Anharmonicité d'un cône basculant
J'ai étudié, en physique et de manière indépendante, le basculement libre d'un plateau conique en verre posé sur une table, un tronc de cône retourné à base circulaire, de masse M = 1,087 kg et de rayon de base R = 0,16 m.
Modèle théorique
Je calcule le moment d'inertie du tronc de cône en coordonnées polaires, à partir de sa masse surfacique. L'axe de rotation réel n'est pas le centre du plateau mais le point de contact au sol, décalé du centre de masse d'une distance d que le pointage vidéo confirme à environ 2,94 cm. Le théorème de Huygens-Steiner donne alors l'inertie réelle au pivot, I ≈ 0,01485 kg·m².
Le tronc de cône ayant une section elliptique, son rayon de courbure diffère selon le petit axe et le grand axe de l'ellipse. La raideur de rappel, et donc la fréquence d'oscillation, dépend de l'axe de basculement (c'est l'anisotropie). Le théorème du moment cinétique appliqué au pivot montre que seul le couple dû à ce décalage d du centre de masse met le système en mouvement.
Validation expérimentale

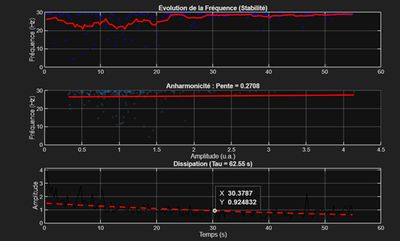

J'ai pointé le mouvement réel du plateau image par image sous Tracker (un logiciel libre d'analyse vidéo) pour extraire la position, la vitesse et l'accélération angulaire. En parallèle, j'ai enregistré le bruit de contact et je l'ai analysé sous MATLAB par transformée de Fourier à court terme (STFT), pour suivre l'évolution de la fréquence dans le temps malgré l'amortissement et l'anharmonicité.
Résultats
- La fréquence moyenne est de 26,68 Hz, la constante de temps τ = 62,55 s et le facteur de qualité Q ≈ 5243.
- La pente d'anharmonicité (fréquence en fonction de l'amplitude) est positive, +0,2708 Hz/u.a. C'est la signature d'un puits de potentiel durcissant, cohérente avec la géométrie conique, où la force de rappel croît plus vite que linéairement avec l'écart à l'équilibre.
- Estimée directement sur le pointage vidéo brut, la dissipation d'énergie donnait un résultat aberrant (4 J/s), faussé par le bruit du pointage manuel. En passant par la loi de décroissance exponentielle de l'énergie déduite de τ, j'obtiens une puissance dissipée de 0,0363 W, plus précise que l'ajustement global MATLAB initial (0,067 W).
Citer ce travail
Publié en accès ouvert sur Zenodo sous forme de cinq travaux complémentaires.
- Ruben Gariazzo, Données Expérimentales : Analyse Cinématique et Énergétique d'un Tronc de Cône sur Support Elliptique, Zenodo, 2025. doi.org/10.5281/zenodo.18045758
- Ruben Gariazzo, De l'anharmonicité à la géométrie : étude du puits de potentiel d'un tronc de cône massif en contact ponctuel, Zenodo, 2025. doi.org/10.5281/zenodo.18046830
- Ruben Gariazzo, Architecture de calcul intégrée pour l'analyse cinématique et acoustique d'un oscillateur en tronc de cône, Zenodo, 2025. doi.org/10.5281/zenodo.18046240
- Ruben Gariazzo, Signature acoustique et de la dissipation d'énergie d'un oscillateur prenant la forme d'un tronc de cône, Zenodo, 2025. doi.org/10.5281/zenodo.18046047
- Ruben Gariazzo, Du suivi cinématique sous Tracker à la caractérisation de l'anharmonicité sous MATLAB, Zenodo, 2025. doi.org/10.5281/zenodo.18046629
Documents
-
Feuille de calculs complète (PDF)
