首饰盒
我在 CATIA 中分两次迭代，设计了一个紧凑、可定制（尺寸、抽屉数量）的首饰盒。

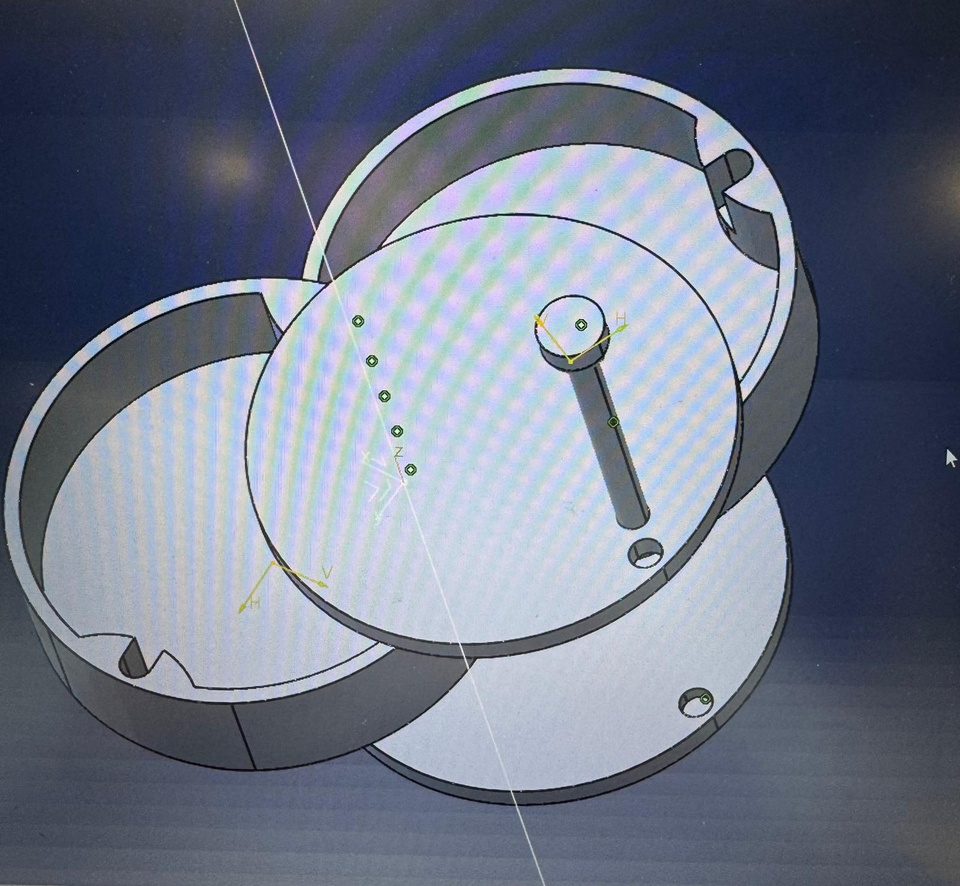

它是这样打开的：锁扣先升起，然后两个抽屉绕着中心圆柱各自朝相反方向转开，而顶板和底板保持不动。在 CATIA 里，这对应三种运动副：抽屉与中心圆柱之间是转动副，叠放的零件之间是平面支撑，锁扣则是滑动副。上方查看器里的按钮可以用 3D 演示这个动作，也可以下载第 2 版的 STL 文件。
V1，没有锁扣

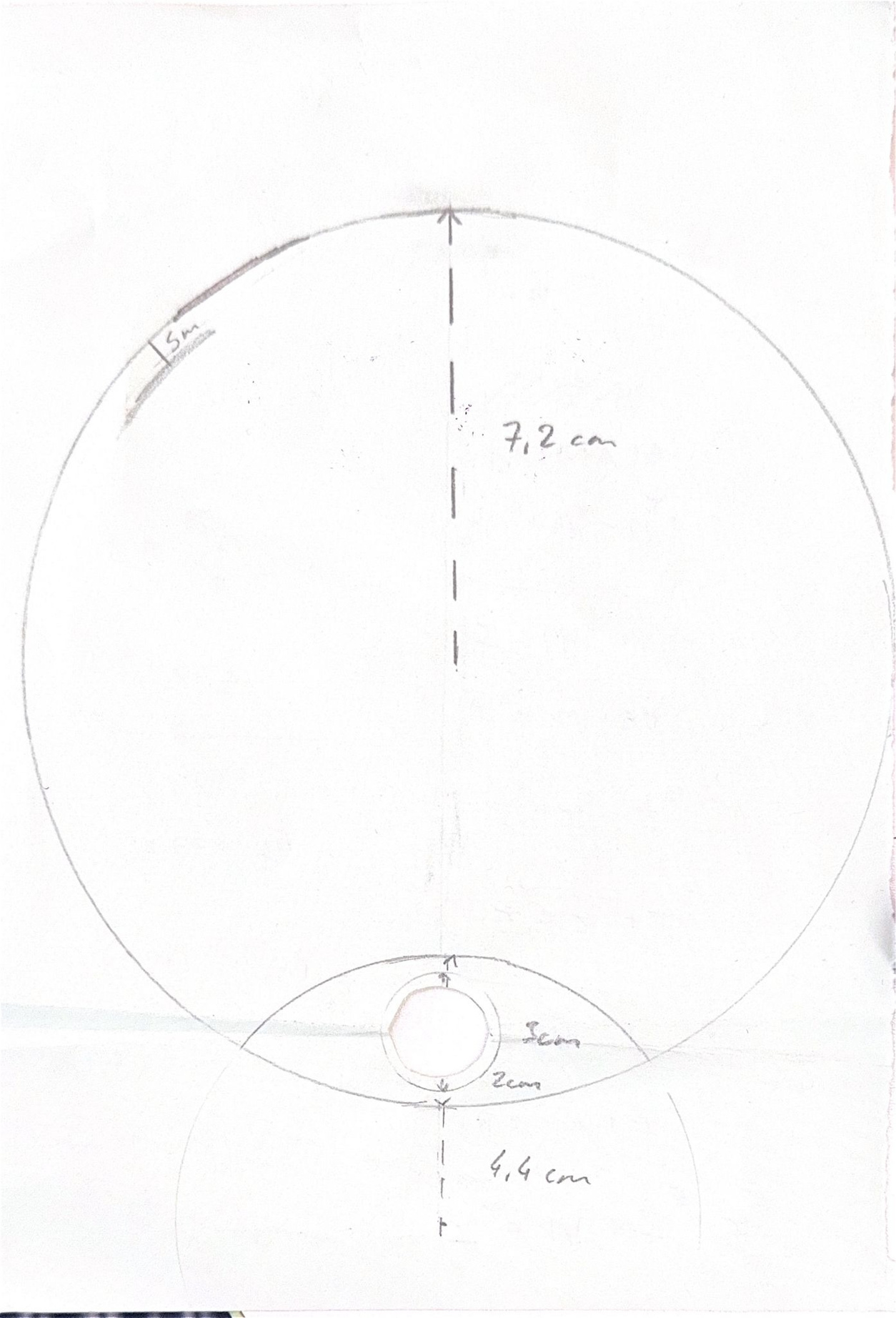

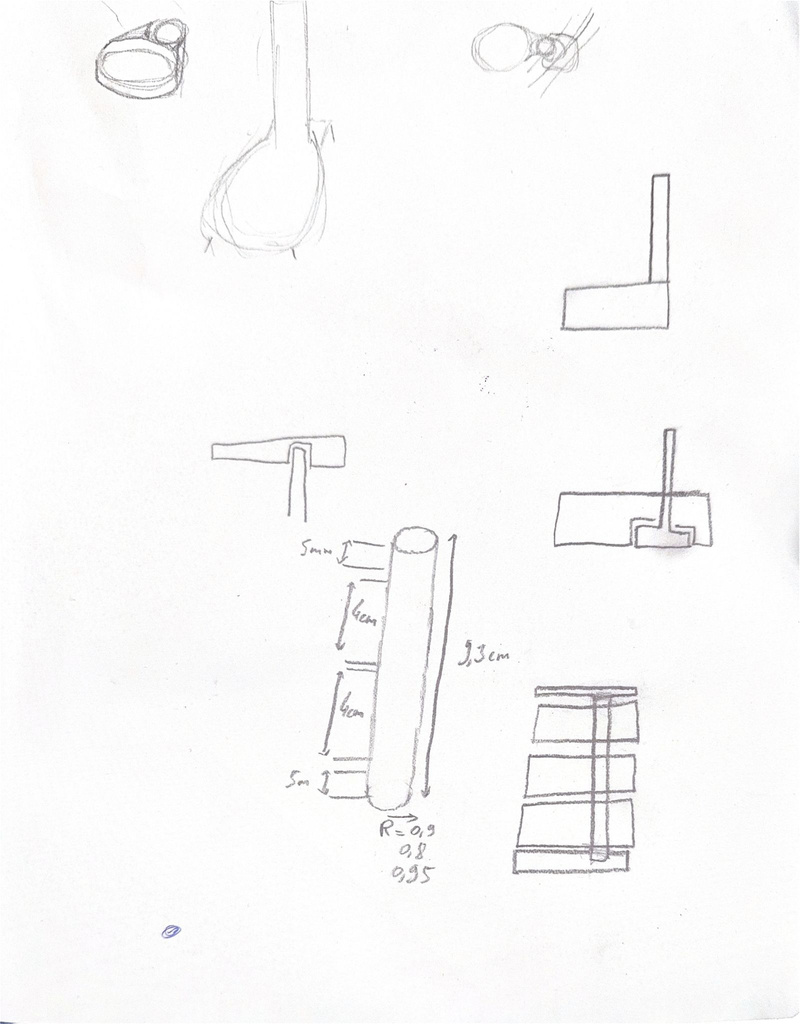

第一次迭代是一个带盖的圆柱形盒身。我早期的草图用来确定盒子的整体形状和闭合机构，以及盒身在底座上的位置，还有负责锁定的圆柱如何集成。随后我建模了盒身和盒盖，并导出为 STL 进行第一次 3D 打印。
最棘手的部分是尺寸设计（各零件的深度、宽度、高度）、要容纳多少个隔间，以及把 CAD 文件转到切片软件，我在 OrcaSlicer 里完成了准备和调整。
V2，带锁扣

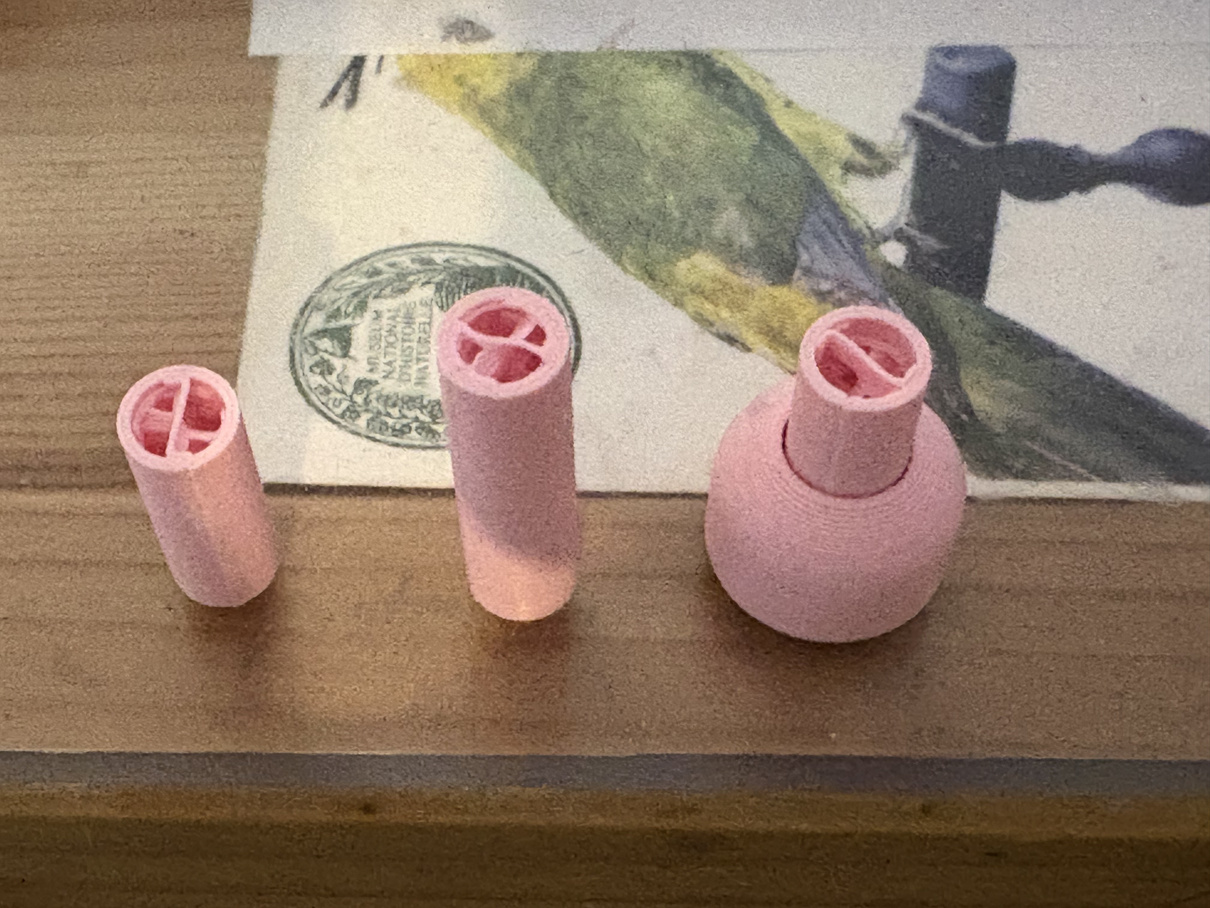

第二次迭代是一个四人小组的项目。对一个缩小比例的盒子做的跌落测试告诉我们，需要一个锁扣，才能在运输途中或掉落后保持盒子闭合。我们事先没有想到这一点，它是在使用中才浮现出来的。接着我们测试了几种中心圆柱的尺寸，用 PLA 3D 打印，找到最适合这套机构的尺寸。
锁扣（在原型中打印为蓝色）必须在三个位置抵抗冲击和扭转：圆柱底部、突出的把手以及抽屉之间。第一版在几次跌落后断了。我们修改参数重新打印来加强它，改为水平打印，3 层壁厚，25% 六边形填充，材料从 PLA 换成了 PETG。下面的跌落测试显示，它现在能承受冲击。
